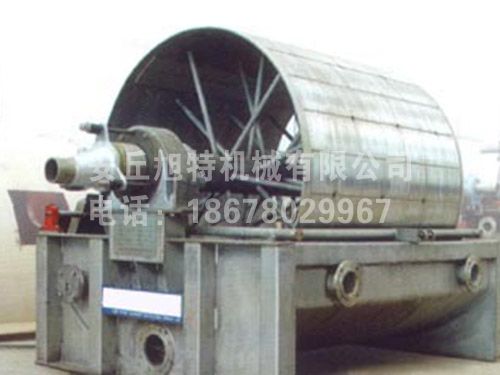

淀粉过滤机

发布时间 :2020-11-10 16:23:34         浏览量:13

淀粉过滤机主要结构
1、转子(辊筒)
转子通过联轴器与主轴减速机相联,由不锈钢焊接卷成圆筒,两端通过轴头支撑在滚珠轴承上,轴一头与分配头相联,滚筒法兰上安装滤板,工作时,滤液通过真空进入过滤板至分配头,反冲洗时,水通过分配头至滤板,轴另一头与减速机相联,在电机带动下转子转动。
2、分配头
分配头是有一个不动的静止盘与一个随转子转动的动盘所构成,可以适当调节、调整干燥区,真空区等,并通过调节螺栓,调整压紧力。
3、搅拌器
搅拌采用机械搅拌方式,根据实际工作条件决定。工作时,起到搅拌、混合料浆、防止沉淀等作用。
4、刮刀
刮刀由陶瓷及不锈钢材料结合组成,起卸料作用,通过螺栓可调整刮刀与陶瓷板间隙,正常设备间隙调整0.5~1mm。
5、料浆槽
料浆槽由不锈钢卷弯焊接成型,内设溢流孔,主要起吸浆脱水时贮存料浆作用。
6、主轴减速机
主轴减速机通过联轴器与转子相联,一般采用90#工业齿轮油或40#机油。加油时可旋开机座上部的通气帽即可加油,放油时旋开机座下部放油塞即可放出污油,减速机出厂时内部无润滑油,一次加油运转100小时即应更换新油,并将内部污油冲洗干净,以后连续工作四个月更换一次。
7、真空泵
真空泵采用单级液真空泵,不需单独加润滑油,工作时须保持提供冷却水,真空泵旋转方向为顺时针(从电动机方向看)。
8、过滤器
过滤器由折叠深式滤芯及外壳组成,滤材为增强尼龙微孔滤膜,过滤时若压差大于0.1MPa或流量明显下降,则表示过滤器已堵塞,应及时更换滤芯,更换滤芯时,应握住O型圈一端操作,另一端由四孔不锈钢固定圆板及螺杆拉紧,以免扭坏滤芯,避免碰撞引起损坏,滤芯上切忌占上油污等赃物。
9、超声设备
超声设备由开关电源、超声发声器构成。
10、水路系统
水路系统由减压阀、过滤器、缓冲器、安全阀、不锈管等构成,对每一个循环的滤板进行由内向外冲洗。
11、气路系统
气路系统包括真空系统和气阀系统。真空系统由真空泵、滤泵排水装置或自动排液装置,以及管道构成,起过滤、排液和干燥作用。气阀系统由阀门、电磁阀构成,起控制各自动阀门作用。
12、电气系统
错误!未找到引用源。强电系统
强电系统由开关接触器、热继电器、断路器、变频器等构成,用于电机等设备驱动。
错误!未找到引用源。弱电系统
弱电系统由可编程控制器或计算机,以及数据采集接口等构成,通过连续采集过滤机的工作状态,控制设备正常运转。
